جزئیات محصول:
پرداخت:
|
| محافظت از موتور: | دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین | دقت برش: | 0.1 میلی متر |
|---|---|---|---|
| اندازه PCB (حداکثر): | 322mm*322mm | تکرارپذیری موقعیت: | 0.001 میلی متر |
| سیستم چشم انداز: | افست CCD AOTU | کامپیوتر: | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| دوک: | 50000 دور در دقیقه | دقت برش: | 0.01 میلی متر |
| برجسته: | ,,PCB Router Machine |
||

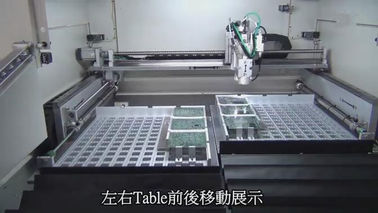

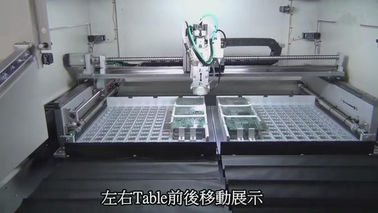

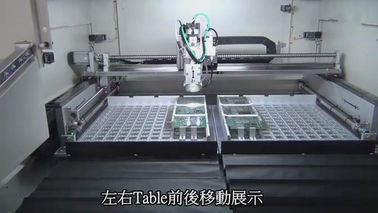

روتر CNC PCB پنوماتیک اتوماتیک برای برد مدار چاپی صلب
لیست قطعات ماشین آلات
|
I. سخت افزار |
|
|
دوک |
اسپیندل و اینورتر ستاره صبح |
|
CCD |
دوربین های صنعتی سونی 520 لاین |
|
لنز |
کامپیوتر EX2C |
|
پیچ |
واردات پیچ توپی دقیق TBI |
|
راهنما |
ریل راهنمای خطی وارداتی تعریض HIWIN |
|
موتور |
سری JiaBao LCF |
|
کارت کنترل ورودی/خروجی |
HFC PCI-9074 |
|
کارت کنترل راننده |
HFC PCI-9074 |
|
کارت ورودی/خروجی |
PCI-9074-64pcs/-38pcs |
|
پاکسازی استاتیک |
سری STATIC-ST401A |
|
کامپیوتر |
(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1GDDR/80G) |
|
رابط ماشین |
AOC LCD17، موس لاجیتک |
|
2. نرم افزار |
|
|
سیستم کنترل |
Windows XP Professional (Service3,v.3244) |
|
رابط کاربری گرافیکی عملیات |
ویندوز XP چینی |
|
ویرایش برنامه |
درون خطی |
|
سیستم بینایی |
افست CCD AOTU |
|
سیستم کنترل |
نسخه F 1.0.2 |
پارامترهای عملکرد
|
به طور کلی |
|
|
ابعاد (W*D*H) |
1220mm*1450mm*1420mm |
|
وزن |
550 کیلوگرم |
|
افست ارتفاع |
60 تا 110 میلی متر |
|
دستکاری |
|
|
نوع موتور |
سری JiaBao |
|
تکرارپذیری موقعیت |
0.001 میلی متر |
|
منطقه کاری محور (حداکثر) |
680mm*360mm*50mm |
|
ایستگاه کاری |
|
|
تثبیت PCB |
استاندارد، تخصص |
|
بارگیری / تخلیه PCB |
کتابچه راهنمای |
|
اندازه PCB (حداکثر) |
322mm*322mm |
|
ضخامت PCB (حداکثر) |
5 میلی متر |
|
تثبیت |
|
|
تثبیت سفتی |
استاندارد |
|
تثبیت فیکسچر |
دستگاه |
|
موتور اسپیندل |
|
|
قدرت |
400 وات |
|
دوک |
50000 دور در دقیقه |
|
محافظت |
خنک کننده خود/بادی |
|
کاتر رو عوض کن |
تخصص |
|
قابلیت مسیریابی |
|
|
سرعت برش (حداکثر) |
100mm/s |
|
سرعت رانندگی (حداکثر) |
3000mm/s |
|
دقت برش |
0.01 میلی متر |
|
سیستم خلاء |
|
|
قدرت خلاء |
2.2 کیلووات AC 380 ولت |
|
وکیوم |
شاقول |
|
خدمات رفاهی |
|
|
قدرت |
2.2 کیلووات AC380V |
|
منبع هوا |
2 ~ 5 کیلوگرم بر سانتی متر مربع |
|
برنامه نويسي |
|
|
ویرایش برنامه |
درون خطی |
|
ویرایش تابع |
خط، قوس، دایره، منحنی U |
|
ذخیره سازی برنامه |
HDD |
|
سیستم بینایی |
CCD رنگی SONE |
|
افست فرز برش |
خودکار |
|
راه اندازی خلاء |
خودکار |
|
مانیتورهای عملیات |
|
|
شاخص |
نشانگر وضعیت ماشین |
|
بررسی ابزار |
عمر ابزار تشخیص خودکار، استفاده از تست زمان |
|
محافظت از موتور |
دارای عملکرد حفاظت از گرمای بیش از حد، اضافه بار، ولتاژ پایین |
|
بررسی بارگیری بیش از موتور |
دارای اضافه بار، خط طبیعی است، عملکرد حفاظت از ولتاژ پایین است |
|
زمان قابل استفاده ابزار |
عمر ابزار تشخیص خودکار، |
|
آمار داده ها |
مدل تخته جدا، شمارش جداکننده، روش های شمارش متنوع |
|
رکورد خطا |
نرم افزار به طور خودکار تمام حافظه آلارم ماشین ها را ضبط می کند |
|
III.دقت |
|
|
دقت محور |
0.001 میلی متر |
|
دقت برش |
0.1 میلی متر |
|
IV.ایمنی |
|
|
حفاظت از منطقه کار |
با چهار حفاظ مهر و موم شده |
|
سنسور درب |
سنسور میکرو سوئیچ درب ایمنی جلو و عقب (اختیاری) |
|
دکمه توقف اضطراری |
|
